3 сентября 2013 г.
Система мониторинга – это новое решение от NIKOMAX, упрощающее администрирование системы СКС.
Система мониторинга позволяет:
Построить наглядную таблицу подключений и легко изменять ее при необходимости;
Подсветить определенные порты для упрощения администрирования системы;
Отслеживать в реальном времени все изменения, вносимые в конфигурацию системы;
Вести лог изменений.

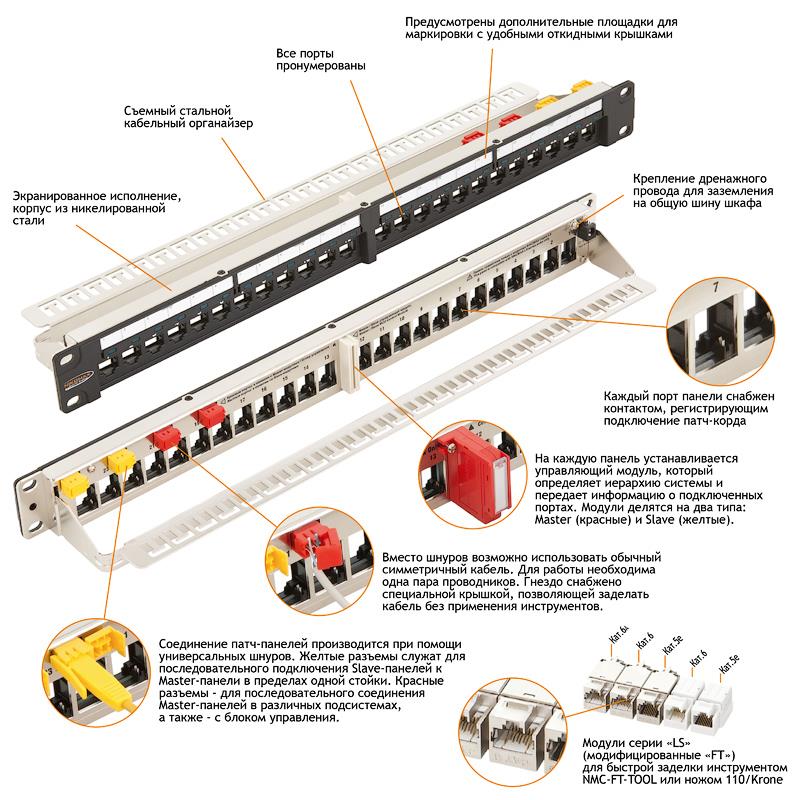

В основе системы лежат наборные патч-панели особой конструкции. Каждый порт LED-панелей снабжен контактом, определяющим наличие физического подключения в данном разъеме. Такое конструктивное решение позволяет использовать обычные четырехпарные коммутационные шнуры RJ45-RJ45.
Из-за особенностей конструкции с данными панелями необходимо использовать специально модифицированные модули KeyStone, с индексом «LS» в артикуле. Основой для модификации послужили компоненты серии NIKOMAX Fast Termination, так что модули «LS» совместимы с инструментом для быстрой заделки NMC-FT-TOOL и доступны всех тех же типов, что и модули «FT».
Подробное описание и технические характеристики модулей вы можете найти на соответствующих страницах модулей «FT»: экранированные, неэкранированные – они полностью идентичны, за исключение выреза в передней части модуля.
Решение на основе системы NIKOMAX обладает рядом преимуществ:
Простая, гибкая и универсальная модульная конструкция. Нет необходимости заменять всю панель, если что-то в ней выйдет из строя. Светодиодные блоки, модули Keystone, контроллер модули все легко заменяется;
Использование стандартных патч-кордов для коммутации портов, что крайне удобно при дальнейшей эксплуатации системы;
Система построена на первоклассных модулях KeyStone серии NIKOMAX «LS» (модифицированные модули «FT»), что позволяет:
Сочетать различные типы модулей на панелях в любых требуемых конфигурациях;
Легко и дешево изменять конфигурацию в случае необходимости;
Модули доступны в экранированном и неэкранированном исполнениях, категорий 5е, 6 и 6a;
Использовать инструмент NMC-FT-TOOL для быстрой заделки, который позволяет просто и удобно производить монтаж, экономит время.
Управляющие модули легко снимаются, заменяются или перепрограммируются, не затрагивая физической конфигурации системы;
Система поддерживает до 1 600 патч-панелей одновременно (38 400 портов);
Панели возможно соединить обычным медным кабелем, что позволяет объединить несколько удаленных систем в одну общую сеть для мониторинга;
Доступная цена.
Перечень основных компонентов
NMC-RP24-LS-1U-MT
Коммутационная LED панель, 19, наборная,
UTP/STP, под 24 модуля Keystone серии LS
Модули Keystone серии LS, для LED панелей,
RJ45/8P8C, STP (кат.6а, 6, 5е), UTP (кат.6, 5е)
Заделка производится FT-TOOL или ударным инструментом 110/Krone
NMC-CBU-LS
Блок управления LED системой
NMC-MCU-MA
Master-контроллер для LED панелей, красный
NMC-MCU-SL
Slave-контроллер для LED панелей, желтый
NMC-PC1UD-LS-030-RD
Master-шнур, 1 пара, неэкран., 3м, красный
NMC-PC1UD-LS-003-YL
Slave-шнур, 1 пара, неэкран., 0,3м, желтый
NMC-PSU-LS
Адаптер питания LED патч-панелей / блока управления
NMC-PC1T17-012-BK
Кабель питания 1х17 разъемов
Схемы подключения компонентов
На каждую панель устанавливается специальный управляющий модуль с микроконтрол-лером, который собирает и передает информацию о подключенных портах. Модули делятся на два типа: Master (красные) и Slave (желтые). Соединение панелей между собой происходит через отдельные соединительные разъемы, расположенные на тыльной стороне. Разъемы имеют ту же цветовую маркировку, что и контроллер-модули: красные служат для последовательного подключения панелей с Master-контроллерами, желтые – для панелей со Slave-контроллерами.
Схема подключения компонентов
Каждая панель в системе должна получить питание от общей электросети. Для удлинения провода адаптера питания и для экономии гнезд розеток необходимо использовать разветвительный кабель (1 на 17 разъемов).
К патч-панели с Master-контроллером последовательно подключается до 39-ти других «Master-панелей», а к каждой такой панели до 39 панелей со Slave-контроллерами. Таким образом, на каждую отдельную стойку достаточно одной Master-панели с соответствующим контроллером, а всего система поддерживает работу до 1 600 патч-панелей или 38 400 портов. Для соединения панелей между собой возможно использовать и обычный горизонтальный кабель (необходима одна пара). Соединительные разъемы снабжены крышками, позволяющими заделать кабель без применения специального инструмента (самозажимная конструкция). Вся информация собирается и обрабатывается на блоке управления, который подключается к компьютеру по USB-кабелю. Блок подключается через красный соединительный разъем к первой Master-панели системы.
Общая схема системы мониторинга
Общая длина соединений по витой паре может превышать 1 километр (зависит от конкретного кабеля), что позволяет охватить структуру крупного здания или объединять несколько систем, расположенных в разных корпусах, в одну общую сеть для мониторинга. Для работы LED-системы, требуется создавать каналы по модели кросс-соединения. LED-панели работают попарно для обеспечения мониторинга изменений в системе. Таким образом, кабельная инфраструктура делится на две группы: подсистему рабочих мест и подсистему активного оборудования, каждой из которых присваивается половина панелей.
